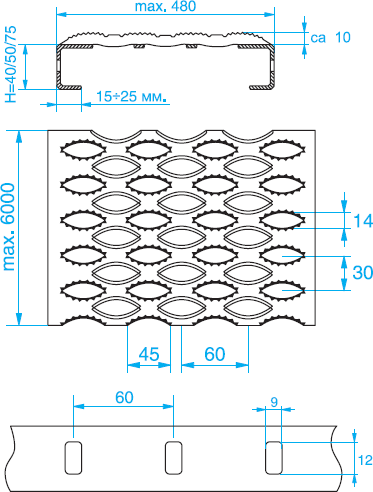

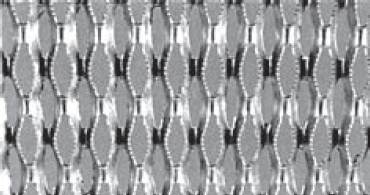

ППН типа «Зубчатый»
 |
 |
 |
| Тип настила | ЗУБЧАТЫЙ | ||
| Материал | Толщина в мм | ||
| Сталь черная или оцинкованная | 1,5/2,0/2,5 | ||
| Нержавеющая сталь | 1,5/2,0 | ||
| Алюминий | 2,5 | ||
| Оцинковка изделий соответствует: DIN 50976 (EN ISO 1461), ГОСТ 9.307-89РФ | |||
| Размер | Размер, мм | ||
| Сталь | Нержавеющая | Алюминий | |
| Макс. длина | 6000 | 6000 | 6000 |
| Ширина |
120/180/ 240/300/360/ 420/480 |
||
|
Высота настила (ориентировочная) |
40/50/75 | ||
Коэффициент пересчета нагрузки в зависимости от материала
Для пересчета нагрузки табличные данные необходимо умножить на соответствующий коэффициент
| Применяемый материал | Величина нагрузки | Величина прогиба |
| 08Х18Н10 | 0.83 | 0.95 |
| 10Х17Н13М2Т | 0.89 | 0.95 |
| АМГЗ | 0.76 | 2.94 |
Вес погонного метра ППН типа «Зубчатый» в кг
| Высота, мм. | 40 | 50 | 75 | ||||||||||||||||||||
| Ширина, мм / Толщина, мм | 120 | 180 | 240 | 300 | 360 | 420 | 480 | 120 | 180 | 240 | 300 | 360 | 420 | 480 | 120 | 180 | 240 | 300 | 360 | 420 | 480 | ||
| Оцинкованная сталь | |||||||||||||||||||||||
| 1.5 | 2.4 | 3.1 | 3.7 | 4.4 | 5.0 | 5.6 | 6.2 | 2.7 | 3.3 | 3.9 | 4.6 | 5.3 | 5.9 | 6.6 | 3.3 | 3.9 | 4.6 | 5.3 | 5.6 | 6.5 | 7.1 | ||
| 2 | 3.2 | 4.1 | 4.9 | 5.8 | 6.7 | 7.5 | 8.3 | 3.6 | 4.4 | 8.2 | 6.1 | 7.0 | 7.8 | 8.6 | 4.4 | 5.2 | 6.1 | 7.0 | 7.8 | 8.6 | 9.5 | ||
| 2.5 | 4.0 | 5.4 | 6.1 | 7.3 | 8.4 | 9.4 | 10.4 | 4.5 | 5.5 | 6.5 | 7.6 | 8.7 | 9.8 | 10.8 | 5.5 | 6.5 | 7.6 | 8.8 | 9.8 | 10.8 | 11.9 | ||
| Нержавеющая сталь | |||||||||||||||||||||||
| 1.5 | 2.4 | 3.1 | 3.7 | 4.4 | 5.0 | 5.6 | 6.2 | 2.7 | 3.3 | 3.9 | 4.6 | 5.3 | 5.9 | 6.6 | 3.3 | 3.9 | 4.6 | 5.3 | 5.6 | 6.5 | 7.1 | ||
| 2.0 | |||||||||||||||||||||||
| Алюминий АМГ-3 | |||||||||||||||||||||||
| 2 | 1.1 | 1.4 | 1.7 | 2.0 | 2.3 | 2.6 | 2.9 | 1.3 | 1.6 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | 3.3 | ||
| 2.5 | 1.4 | 1.8 | 2.1 | 2.5 | 2.9 | 3.3 | 3.6 | 1.6 | 1.9 | 2.3 | 2.7 | 3.0 | 3.4 | 3.7 | 1.9 | 2.3 | 2.6 | 3.0 | 3.4 | 3.7 | 4.1 | ||
| 3 | 1.7 | 2.2 | 2.5 | 3.0 | 3.5 | 4.0 | 4.4 | 1.9 | 2.3 | 2.8 | 3.3 | 3.6 | 4.1 | 4.5 | 2.3 | 2.8 | 3.1 | 3.6 | 4.1 | 4.5 | 5.0 | ||
